关于S13立体卷铁芯变压器和SH15型非晶合金变压器,变压器人必须知道的 |
发布时间:2016/12/13 15:53:38 []人次 |

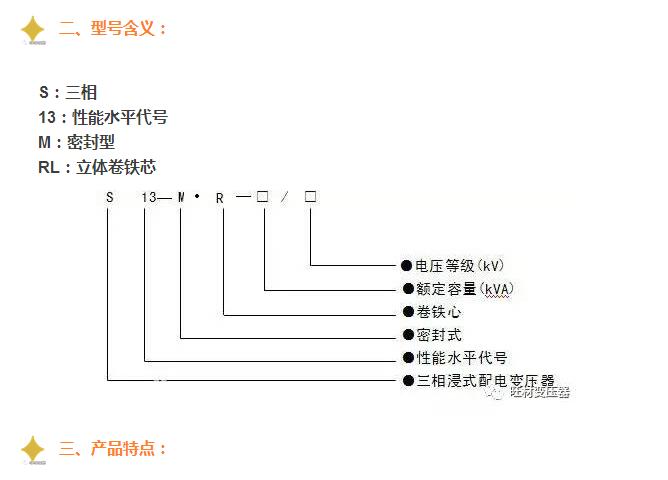

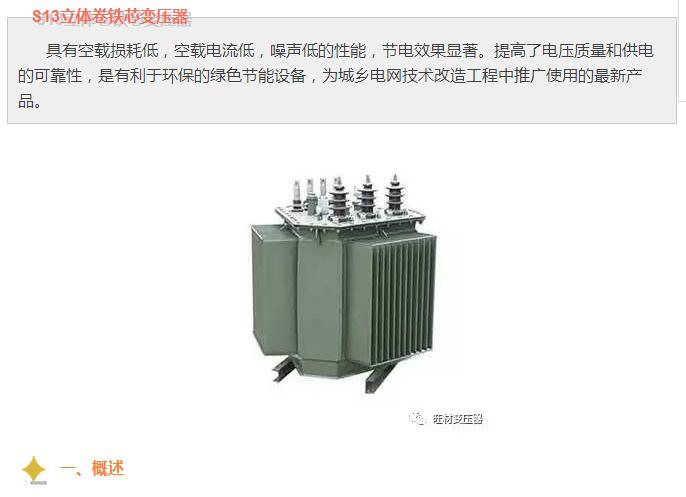

提高了电压质量和供电的可靠性,是有利于环保的绿色节能设备,为城乡电网技术改造工程中推广使用的最新产品。S13-M.RL、S11-M.RL系列全密封立体三相卷铁心变压器不同于传统的平面叠片式铁心变压器。其铁心是由单框片立体三角形布置的三相柱轭组成。每个柱体由优质冷轧硅钢薄带连续卷制,带宽经数控开料机作直线或曲线剪切。带料在铁心卷绕机上卷绕组成近圆形或折边圆弧框片后经真空充氮退火处理以消除加工应力,晶格重新取向、提高导磁率,改善电磁性能;高低压线圈使用专用绕线机,直接在铁心柱纸筒上绕制,整体结构坚实紧凑,器身采用上下铁轭绝缘和层压木,四周拉螺杆拉紧线圈,使之稳固牢靠,能承受突发短路时的冲击力。
3.1 损耗低 按现行国际GB/T6451-1999《三相油浸电力变压器技术参数和要求》容量30-1600kVA,S13-M.RL系列空载损耗平均下降50%,负载损耗平均下降30%;S11-M.RL系列空载损耗平均下降30%负载损耗平均下降25%。
3.2 空载电流低 由于卷铁心材质优良以及绕制加工特点,使空载电流显著降低。按现行国标GB/T6451-1999、S13-M.RL系列空载电流平均下降75%;S11-M.RL系列空载电流平均下降75%。
3.3 运行噪声低 按JB/T10088-1999噪声标准,S13-M.RL及S11-M.RL系列噪声均降低约7-9dB。 3.4 抗短路能力强 变压器器身整体成立体三棱柱形状,四周及中央均设置拉螺杆,与上下铁轭绝缘及层压木块构成一体,能有效抵御突发短路时的轴向,辐向机械应力。
4.1 铁心 采用材质性能不低于30ZH110冷轧硅钢片;三相三柱立体对称结构有最平衡的三相磁路;每组(卷)心片由薄钢带在专用铁心卷绕机上绕制,压力均匀紧实;铁心框片经真空退火处理,消除应力,提高电磁性能;铁心表面涂环氧树脂漆,防潮,固化。
4.2 绕组 采用低氧铜材质的纸包铜扁线或QQ-2缩醛漆包圆铜线;低压线圈为双层或四层圆铜式或新螺旋式,或箔式。高压线圈为多层圆筒式;线圈油道为瓦楞结构,层间绝缘为双面点胶纸;低压及高压表面均加绕环氧树脂半粘性玻璃纤维带,增加机械强度。
4.3 器身、引线 采用绝缘纸板制作上下铁轭绝缘;采用层压木制作平衡垫块绝缘;采用层压纸板作引线支架;所有紧固件均为有效锁紧的防松螺母。
4.4 油箱 采用三角形结构的全密封波纹油箱,三相均设置波纹片以保证散热及补偿随油温变化而致油体积变化的膨缩体积;箱盖面上装有带压力释放阀的油位计便于加油及观察油面高度,及对变压器内部突发故障过压时释放压力安全保护。
超低损耗特性,省能源、用电效率高;

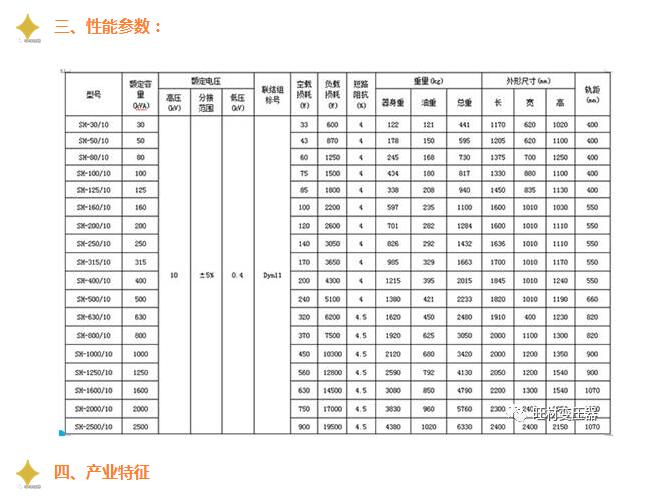

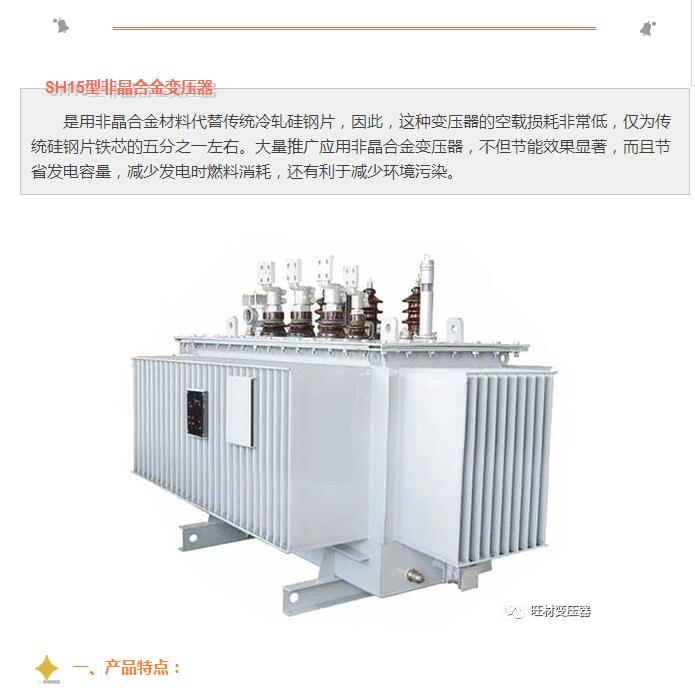

非晶金属材料制造时使用较低能源以及其超低的损耗特性,可大幅节省电力消耗及减少电厂发电量,相对的减少CO2 SO2废气的排放,降低对环境污染及温室效应,免保养,无污染; 运转温度低、绝缘老化慢、变压器使用寿命长; 高超载能力,高机械强度; 非晶铁心在通过较高频率磁通时,仍具有低铁损及低激磁电流的特性而不致产生铁心饱和的问题,故以非晶铁心制成的SCRBH15型非晶合金变压器具有较好的耐谐波能力; 投资回收效益快。
外形结构:立式 冷却方式:风冷式 防潮方式:灌封式 绕组数目:三绕组 铁心结构:非晶合金 冷却形式:干式 铁心形状:R型 电源相数:三相 频率特性:低频 应用范围:电力
非晶合金变压器产品对于安全性、可靠性的要求特别高,具有典型的技术密集型特点。从生产的角度来看,由于产品大量需要针对每一个客户的不同要求以及项目所处的不同地理位置、自然环境等多方面因素单独进行设计,一般只有35kV以下级别的产品可以一次设计、批量生产。因此在产品生产过程中对于设计能力的要求特别高。此外,在产品生产完毕并安装运行后,需要结合每次的设计,对产品的运行情况进行分析、总结,才能在以后的设计中逐步提高技术水平。 变压器行业属于基础设施建设的范畴,其产品市场的需求与宏观经济发展呈正相关关系,与国家电力工业的发展息息相关,从长期来看具有一定的周期性;从单个年份上看,变压器行业没有明显的周期性、季节性特征。
|
